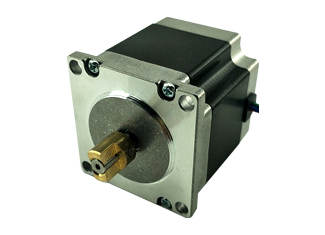

主要用途：雕刻機，舞臺燈光，醫療儀器，工業自動化設備 Applications: Carving machine、Stage illumination lamp、Medical equipment、Industrial automation 機身長度范圍：51-103mm Length range: 51-103mm
基本性能
精度Accuracy | 步距角Step angle | ±5% |
電阻Resistance | ±10% | |
電感Inductance | ±20% | |
絕緣等級Insulation class | B | |
工作制Duty type | S1 | |
介電強度Dielectrical strength | 500 VAC/1 KHz/1 mA/1 s | |
絕緣電阻Insulation resistance | 100 MΩ/500V DC | |
技術數據
| 型號Model | 步距角Step Angle(Deg) | 電壓Voltage(V) | 電流Current(A) | 電阻Resistance(Ω) | 電感Inductance(mH) | 保持力矩Holding torque(Kg.cm) | 定位力矩Detent torque(Kg.cm) | 機身長Length(mm) | 重量Weight(Kg) | 相數Phases | 資料下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 57HD34L060 | 1.8 | 7.2 | 0.6 | 12 | 30 | 8 | 0.36 | 51 | 0.6 | 2 |  |
| 57HD54L200 | 1.8 | 3.2 | 2.0 | 1.6 | 4.7 | 10.5 | 0.4 | 56 | 0.7 | 2 | |
| 57HD54L280 | 1.8 | 2.52 | 2.8 | 0.9 | 2.5 | 10.5 | 0.4 | 56 | 0.7 | 2 | |
| 57HD74L300 | 1.8 | 1.95 | 3.0 | 0.65 | 1.7 | 13 | 0.5 | 67 | 0.9 | 2 | |
| 57HD84P200 | 1.8 | 4 | 2.0 | 2.0 | 7.35 | 15 | 0.68 | 76 | 1.2 | 2 | |
| 57HD94L300 | 1.8 | 4.5 | 3.0 | 1.5 | 6.2 | 22 | 0.8 | 103 | 1.5 | 2 | |
● 機械尺寸Dimensions
● 接線圖Wiring Diagram
